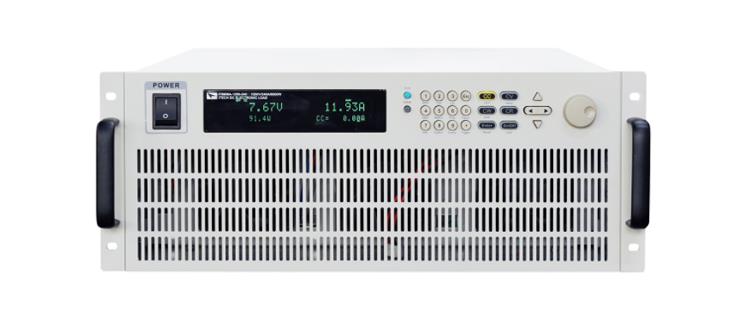

IT8900A/E系列高功率密度大功率直流電子負載，具有150V、600V、1200V三種電壓范圍，單機功率從2kW到 54kW。較寬的電壓電流范圍，單機柜電流可達2400A。通過主從并聯，功率可擴展到600kW。高功率密度，6kW僅4u高度。多達8種工作模式，具有較快的環路響應和電流上升、下降速度，另有動態模式、OCP、OPP測試、自動測試及電池測試功能。內置CAN、LAN、GPIB、USB、RS232和模擬量接口等，并具有多種保護功能，可應用于動力電池的放電、直流充電樁、車載充電機（obc）、燃料電池堆、功率電子及其他電力電子產品的測試使用。

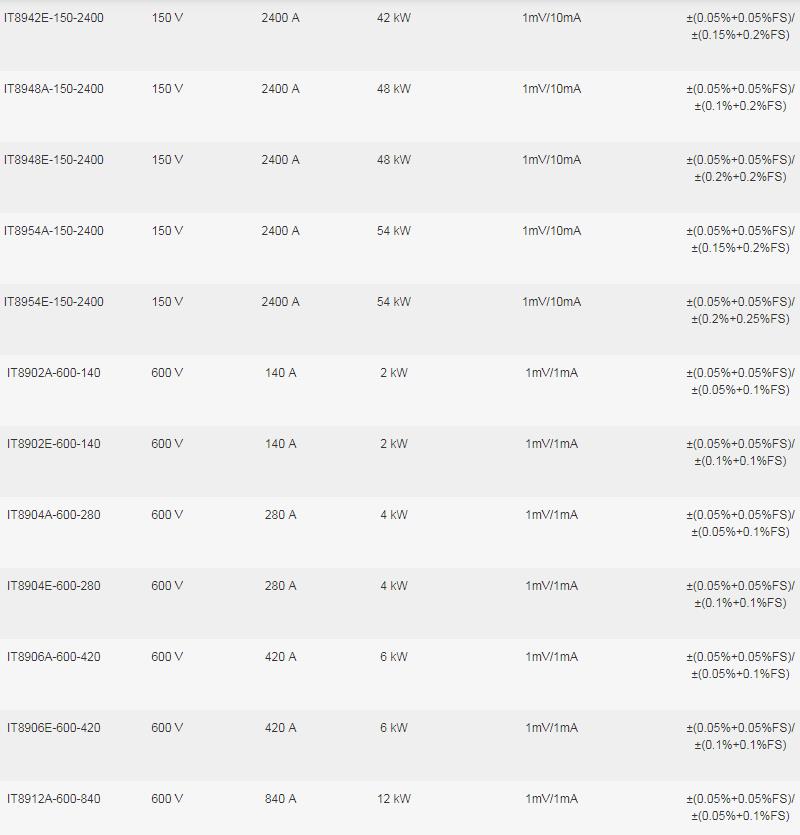

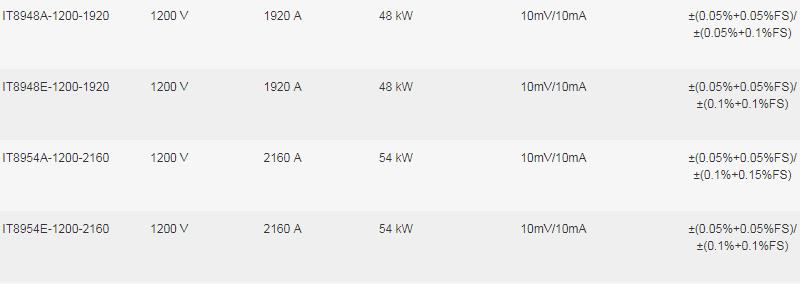

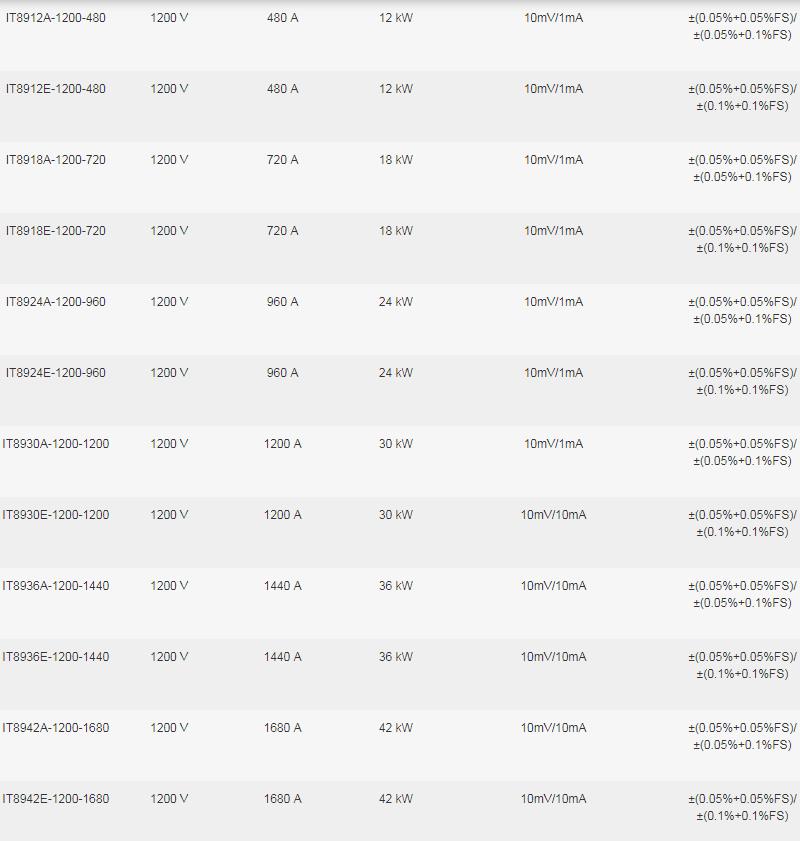

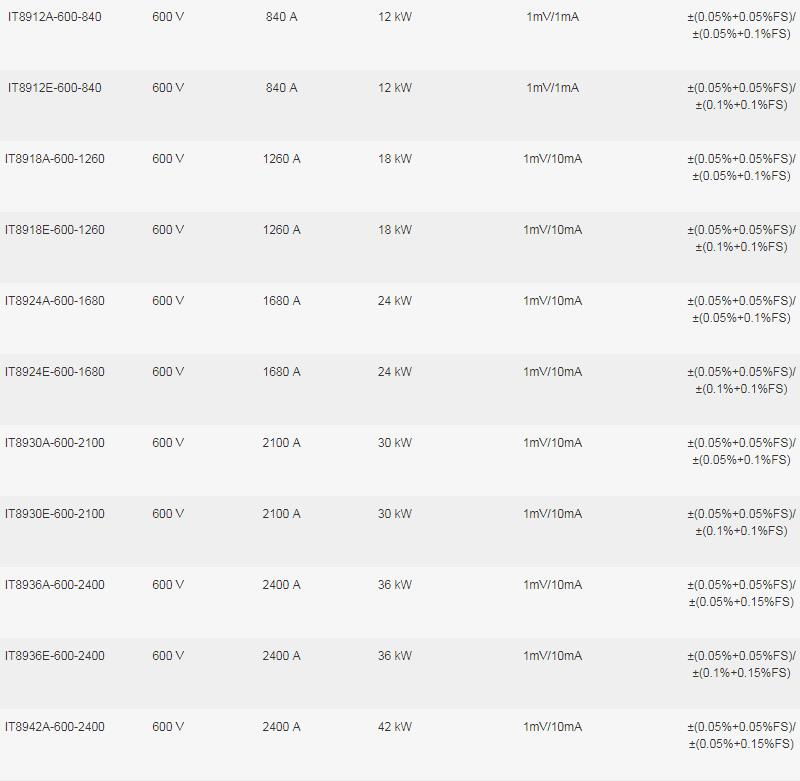

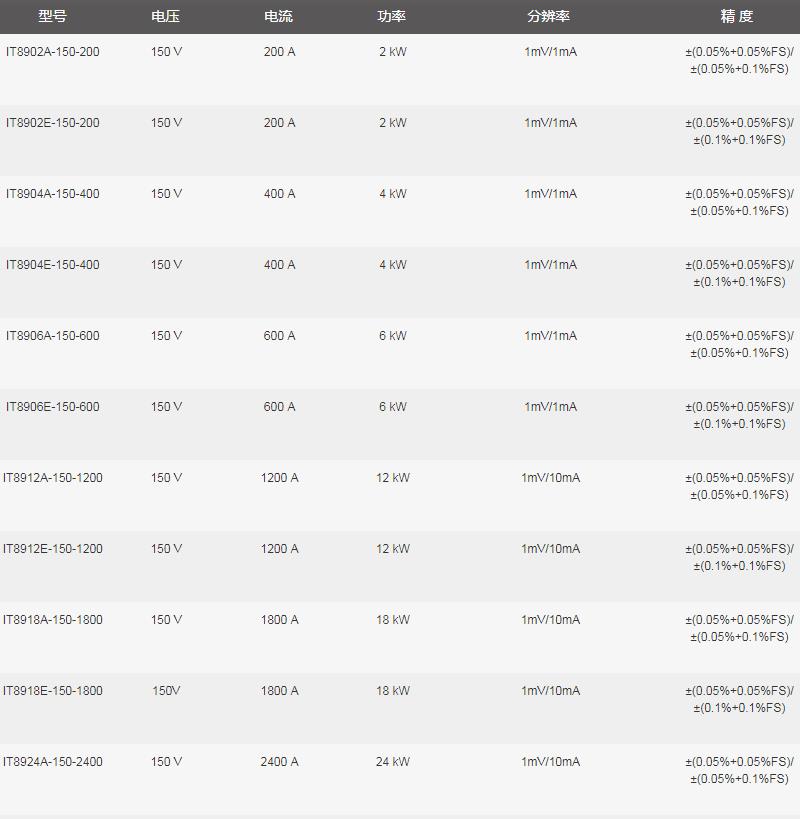

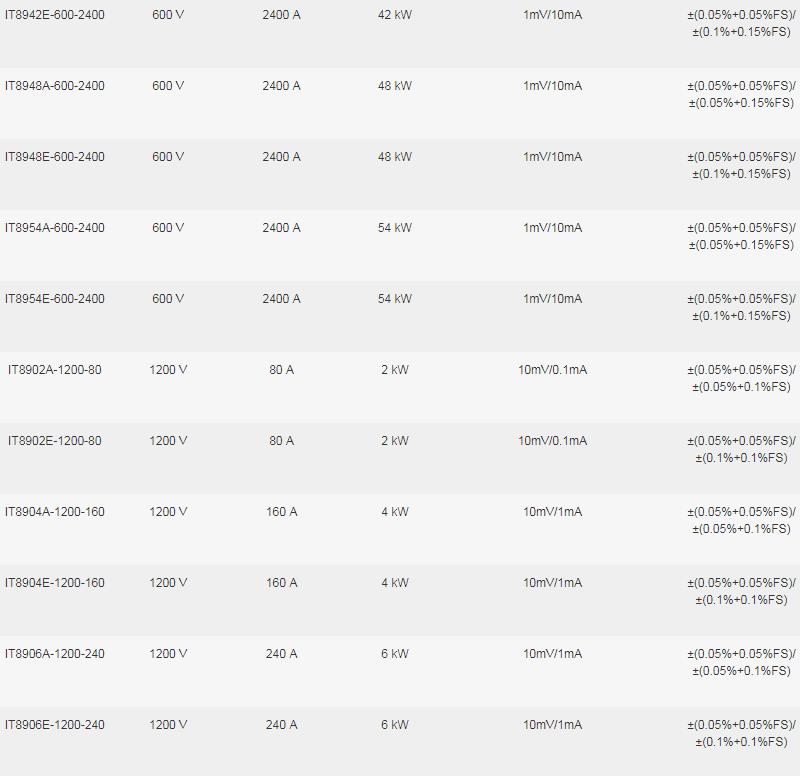

IT8900A/E系列選型參數表

功能特色

高功率密度、小體積

IT8900A/E系列采用高功率密度設計，體積是傳統電子負載的一半，重量是傳統電子負載的三分之一。

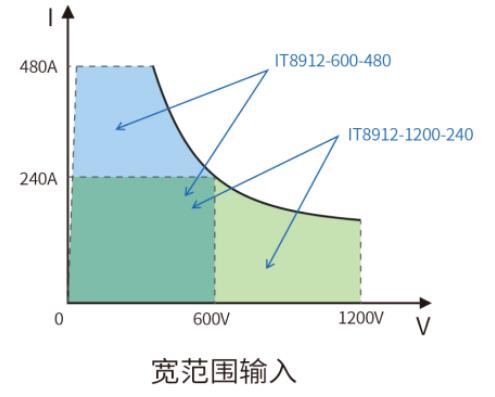

較寬的電壓、電流輸入范圍

IT8900A/E 系列具有較寬的電壓、電流輸入范圍，覆蓋了已有的多種機型，滿足高電流、低電壓或高電壓、低電流的多種需求。

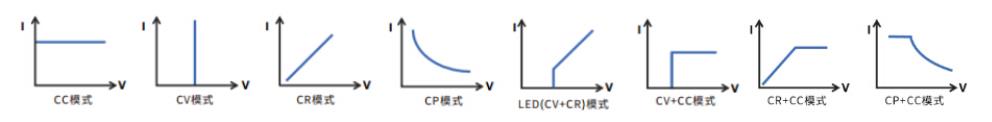

八種工作模式

IT8900A 系列具有CC、CV、CR、CP、CV+CC、CV+CR、CR+CC、CP+CC等八種工作模式，可適應多種場合的測試需求。其中，CP模式常用于測試UPS的電池測試，模擬當電池電壓衰減時電流的變化。同樣可作為DC-DC轉換器和逆變器的輸入端的特性模擬。CR模式常用于通信電源的緩開機測試、LED驅動器測試、汽車溫控器的帶載電路測試。CV+CC模式可以應用于負載模擬電池，測試充電樁或車載充電器的場合，CV工作的同時，限制拉載最大電流。CR+CC模式常用于車載充電機限壓、限流特性測試、恒壓精度、恒流精度的測試中，防止車載充電機的過流保護。

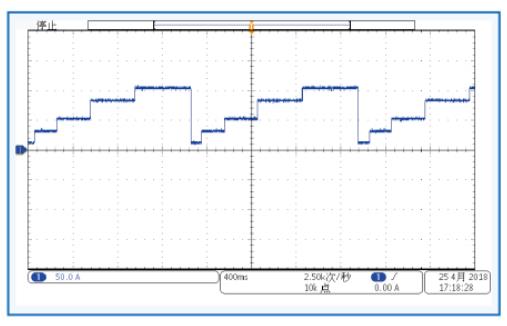

動態和List功能

IT8900A/E 系列電子負載的動態模式和list模式均可在CC模式下進行，通過編輯每一步的步值脈寬和斜率，可生成多種復雜序列，讓用戶完成各種帶載波形的測試。并且在CC模式下，IT8900A/E系列可設定上升下降沿速度。

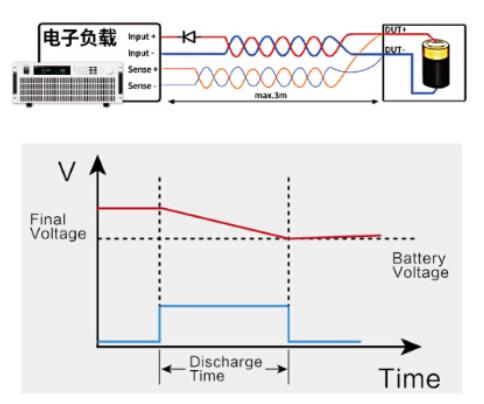

電池放電功能

IT8900A / E 系列電子負載具有電池放電功能，可使用恒流、恒電阻或恒功率模式下進行放電測試?？勺孕性O(shè)置放電截止條件：關斷電壓、關斷容量及放電時間，三者中任一種條件滿足，放電停止。測試過程中可觀測電池的電壓、時間和已放電容量。

主從并聯，功率靈活配置

IT8900A/E 系列具有主從并聯，主動均流的功能。支持不同功率、同電壓機柜的并機，并機后可以實現單機所有功能，包括CV模式下的工作，可以并聯到600 kW。單機柜亦可獨立工作，功率配置更靈活。此并機采用模擬量與數字量分別接線的方式，并機性能更穩定。

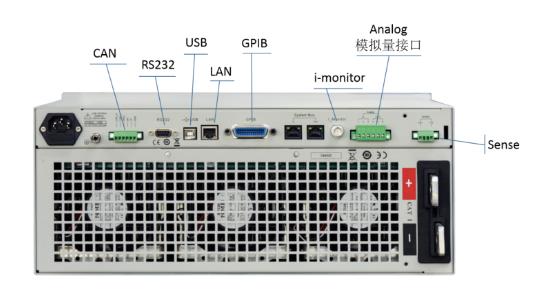

內置豐富的通信接口

IT8900A/E 系列電子負載標配LAN、USB、RS232、CAN、GPIB、模擬量接口等通信接口，支持SCPI協議。適合用戶進行功率拓展、電腦或PLC遠程控制、系統搭建等。

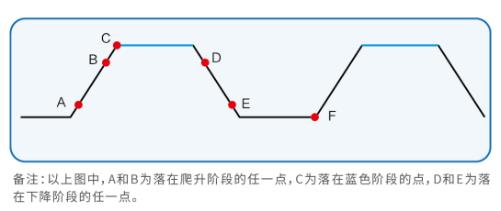

Measure量測功能

IT8900A/E 系列提供電壓、電流的上升、下降時間的量測，測量精度可達10us，媲美高精度示波器?？蓱?yīng)用于電源模塊的開機、關機、保持時間的量測；保險絲熔斷時間的量測等。量測時間的測定通過上位機軟件發送指令。

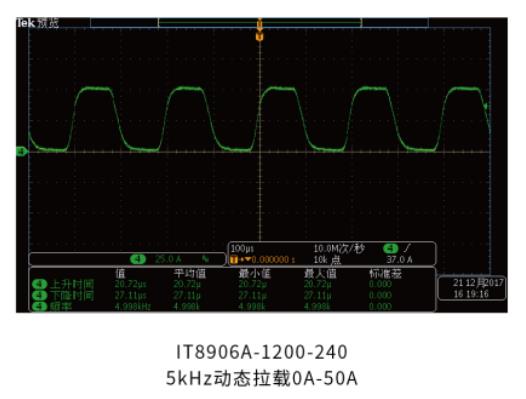

高達 30 kHz 的動態模式

IT8900A系列電子負載（150V機型）具有高達30 kHz的動態模式*，一體化的內部結構的升級使得該系列的環路響應和穩定性得到大幅提高。可應用于開關電源的瞬態響應的測試，亦可以測試DC-DC轉換器和電池的瞬間大電流耐受性。

外部模擬量控制功能

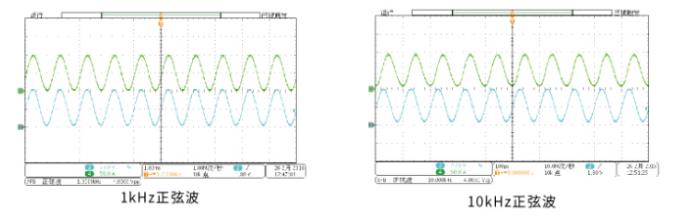

IT8900A/E 系列電子負載具有模擬量控制接口，可用于工業控制或并機拓展負載功率使用。用于工業控制時，使用PLC輸出的0~10V控制負載的CC /CV的0~100%滿量程的變化，相較于上位機實時控制，響應時間更快，高達10us，單步時間<10ms，精度可達到1%。同時，也具有步數不受限的優勢。下圖為 0-4.2V正弦波輸入模擬量接口，控制IT8900A 0-100A的動態拉載， 10kHz以下波形幅值、相位還原度較高?？蓱?yīng)用于各類復雜波形的電池測試，亦可用于燃料電池的阻抗分析測試。用于并機擴展負載功率時，模擬量接口可用于并機差分模擬量控制接口，比傳統的獨立LAN口并機通信，數據更穩定、可靠。

多種的保護功能

IT8900A/E 系列提供多種電壓、電流保護功能，包括開機的軟啟動、關機軟卸載、電流振蕩保護、過電壓、過電流、過功率、過溫度、限電流、限功率保護、風扇堵轉保護等等，可防止人員誤操作、惡劣工作環境以及電流環路不匹配導致的振蕩對于負載或待測物造成的損壞，保護人員安全。

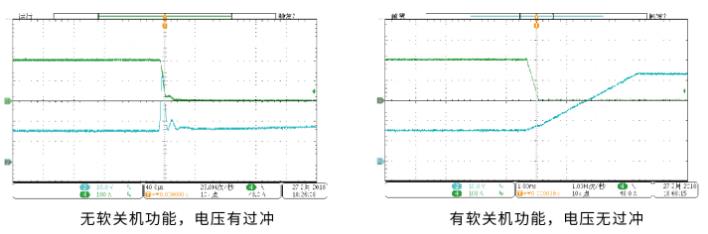

軟開機、軟關機功能

IT8900A/E 具有軟開機和軟關機功能，可以防止負載帶載過快，瞬間拉低電源電壓，或者瞬間關閉負載造成的電源電壓突波，即on斜率可設定，off斜率開啟的功能。

應用范圍

直流充電樁、車載充電機、功率電子等測試保險絲、繼電器的老化測試

動力電池、鉛蓄電池、燃料電池的放電測試

智能制造、工業電機的安全性測試（如無人搬運車、機器人等）

自然能源（太陽能電池陣列、風能發電）的虛擬負載的測試

服務器電源、高壓UPS、通信電源的測試

A/D電源供應器及其他電力電子元器件的測試
