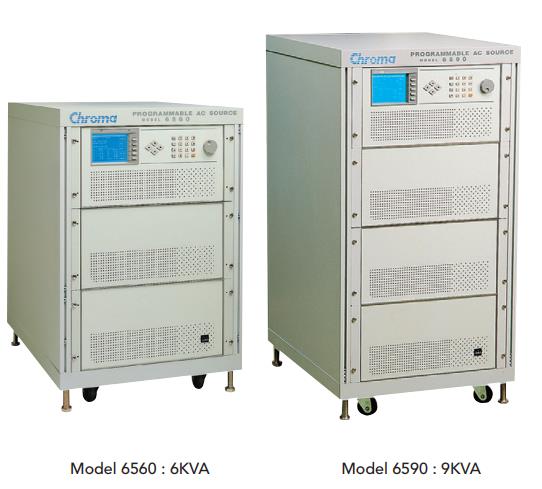

6530系列可編程交流電源供應器提供電力電子工程師進行模擬各種交流電源狀態、電源波形失真并進行電力特性之量測與分析。本產品提供了正確有效的測試方案去模擬各種正?；虍惓５碾娫船F(xiàn)象，同時加以量測分析，為一整合性電源測試分析設備，充份適應于研發特性分析、生產測試、品保檢驗或自動化系統整合運用。

Chroma65030選型參數

符合MIL.7040及IEC61000-4-11規范之測試應用chroma6530可編程交流電源細節圖

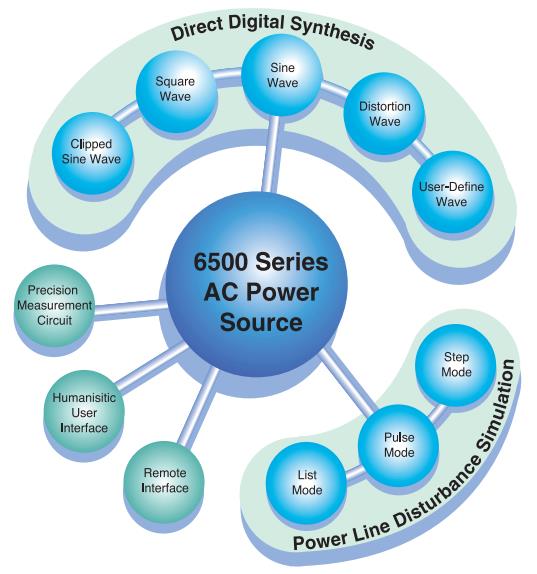

功能特色

瞬間電源中斷模擬功能

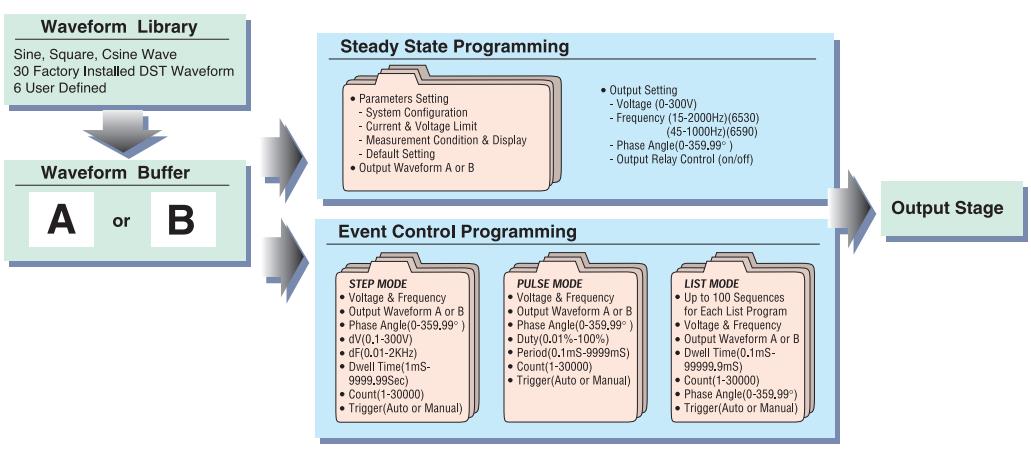

6500系列除了能編輯電壓、頻率輸出外，它還能有效地模擬各種電源中斷情形。通過STEP模式和PULSE模式，為用戶提供簡單易行的方式，來實現輸出參數逐步或連續的變化，輸出電壓的幅度、頻率、相位、波形等也可以通過對儀器內的內部觸發或外部觸發的控制來輸出。因此很容易模擬各種電源瞬間斷電、突波、雜訊、緩升等特性。這特性在實際測試中尤為重要，例如當測試產品在90度開機時訓試產品的最大涌浪電流可當測試產品在交流輸入突然有突波產生時觀客產品的特性。跳變瞬舊草式使得產生波形的能力事進一步。通過觸發器控制可與程序的靜態時間一到?jīng)]有電腦干擾時，可準確運行多達40種輸出排列程序，電網電壓的跳變，失真的模擬完全符合IEC61000-4-11的測試規范。

多功能操作系統

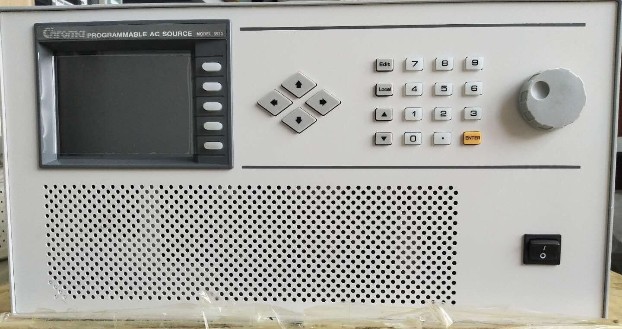

該機操作非常簡單，只需通過前控制板就可控制儀器的狀態、儀器還配置有打印接口，它可以打印當前儀器所處的狀況及量測讀值。在與自動測試系統一起使用時，可以借由用GPIB、RS-232介面來程控儀器或通過模擬式程控介面程控儀器。6500系列秉承著一切為用戶著想的設計理念，采用了熱控DC風扇，且風扇轉速會隨儀器內部溫度變化而隨之相應變化，因此由風扇發出的聲音減到最小程度。儀器透過大尺寸LCD顯示畫面，來顯示出儀器操作狀況和測試情形，它帶給操作人員一個較舒適的視覺效果。設計者讓使用者通過前控制板功能鍵，即可輕松進行復雜的測試。旋鈕式的輸入方式，讓使用者用指尖調節就可以輕松改變電源輸出的電壓參數、頻率參數。

先進的PWM技術
交流電源電路設計中，在AC輸入轉換成DC電壓的電路中，采用先進的功率因數補償電路，以提高輸入功率因素至0.98以上，以符合IEC標準，這樣，就降低了對干輸入電流的需求，并且維持全機效率達80%以上。由于DC電壓轉換成DC電壓的電路中采用HBridge電路方式，使開關效率達到95%，并利用高頻變壓器改變電位，從而達到減輕整機的體積與重量，并且使輸入與輸出端之間達到隔離效果。

波形資料庫

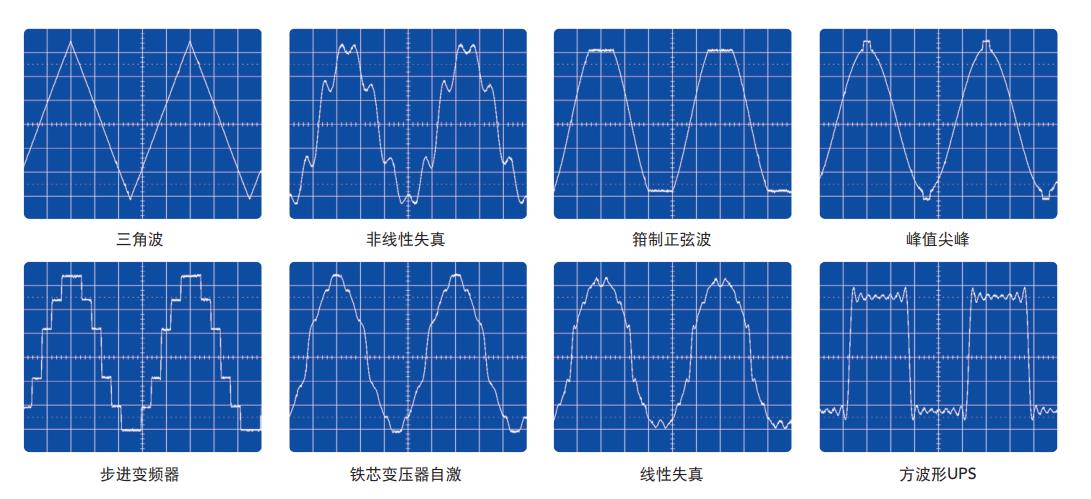

內置30種諧波波形資料庫，提供使用者編輯及執行輸出。

簡易的操作軟件

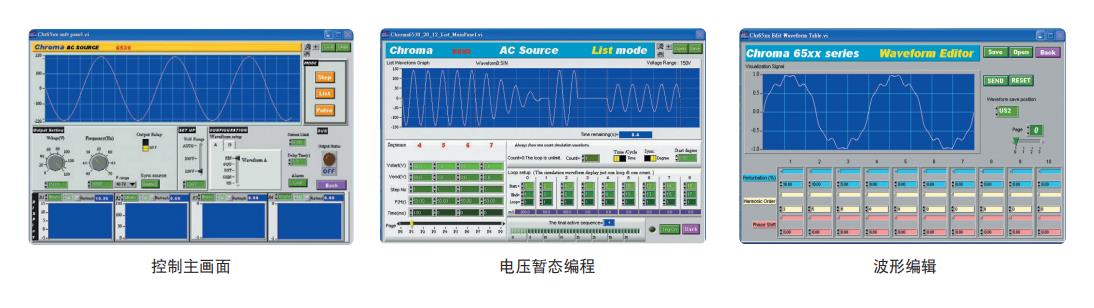

使用者可以在電腦安裝專用軟件，透過GPIB和RS-232來控制，圖形化的界面讓使用者很容易做設定和編輯波形，設定參數可以被存儲，供日后呼叫使用。
