CAN總線故障排查中，難點最大的就是偶發性故障。讓用戶甚至CAN專家都無法準確判斷問題的源頭。比如，風力發電機變槳系統在72小時中發生一次CAN數據傳輸中斷；新能源車輛在行駛1萬公里過程中出現一次儀表盤“黑了”，但后來怎么都無法復現；高鐵列車在行駛2000公里中出現1次由于CAN通訊異常而導致的緊急減速等等。這些偶發性的CAN通訊異常就像定時炸彈，讓設計師和用戶膽戰心驚。

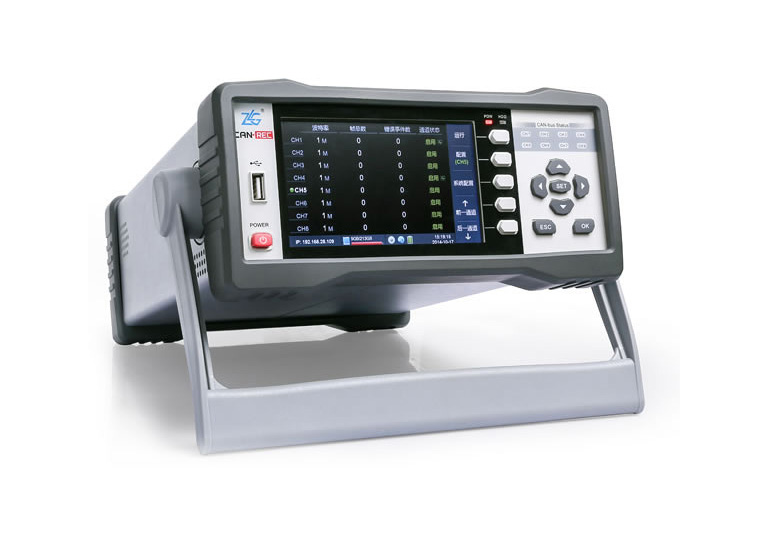

廣州致遠電子有限公司根據客戶需求，研發出CANREC—— 8通道CAN總線記錄分析儀，可脫離PC獨立運行，長時間存儲CAN報文和波形，保證用戶可以找到錯誤，并且看得到錯誤發生前后的波形。

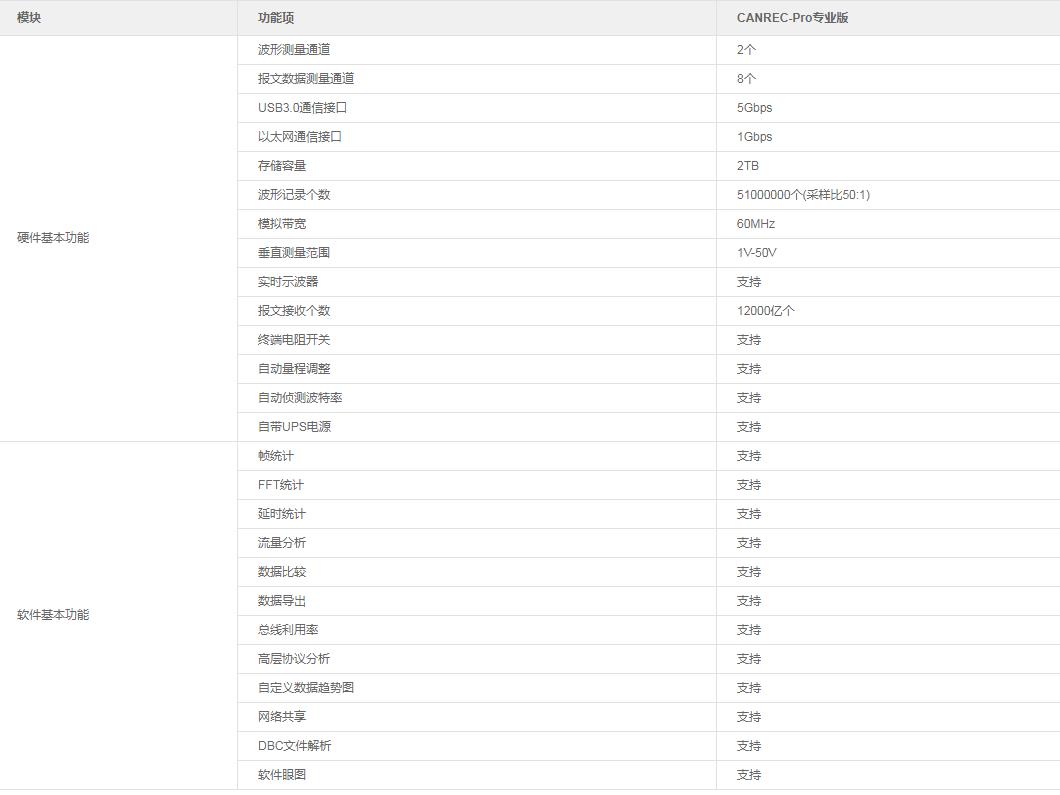

CAN記錄分析儀選型參數表

功能特色

CAN-bus總線偶發性故障排查與解決的方案

目前已經成功為高速鐵路、地鐵、醫療、樓宇安防、電梯控制、煤礦安全等場合排除偶發性故障。

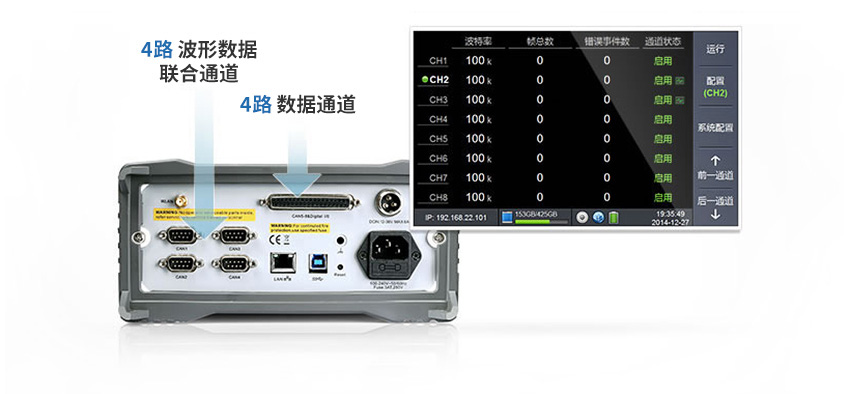

八路可同時工作的CAN通道

八個通道可以同時記錄報文，其中兩個通道可記錄波形。

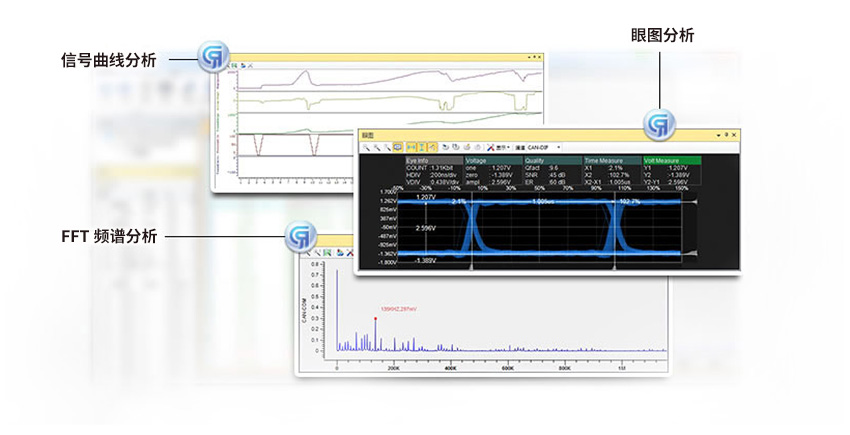

強大的分析軟件

可以對波形進行眼圖分析、FFT分析、信號曲線等統計分析。

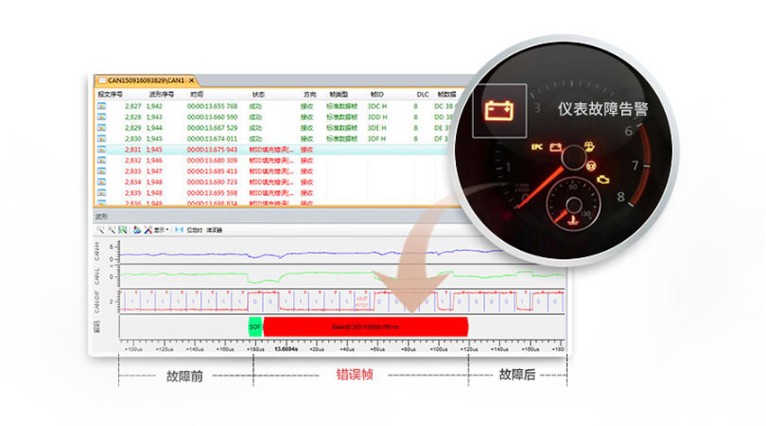

報文與波形對應查看

報文與波形對應查看，方便查看故障時的波形與前后的波形。

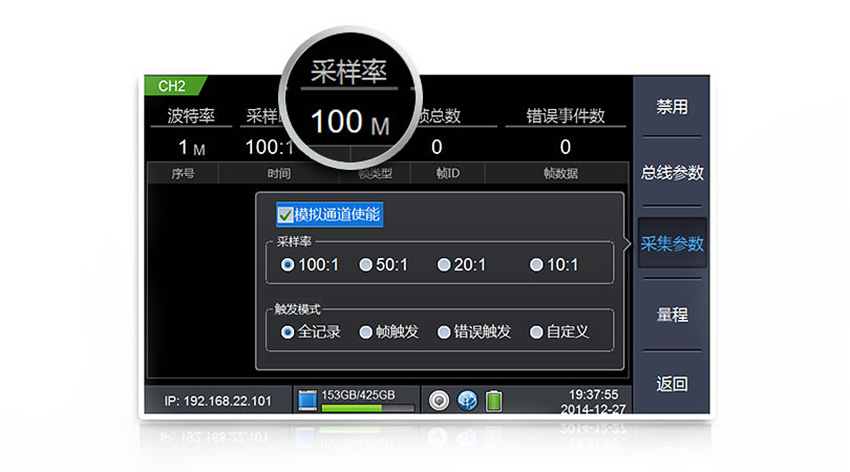

最高100M采樣率，讓您看清楚波形的細節

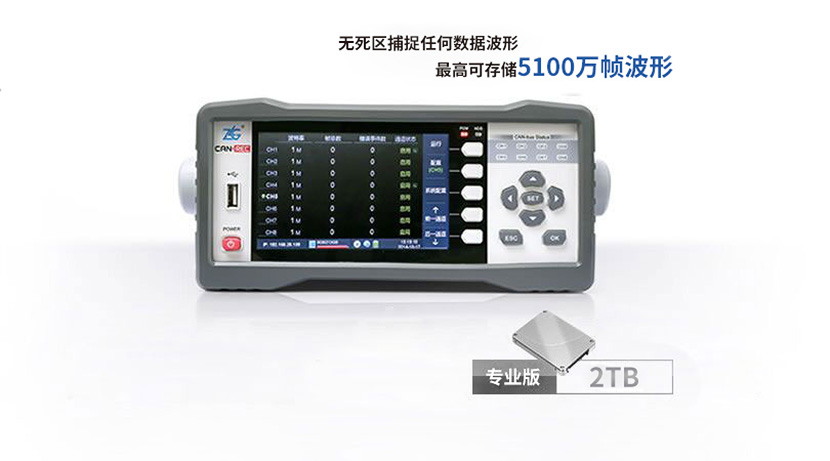

固態硬盤存儲深度大

超長數據與波形記錄時間

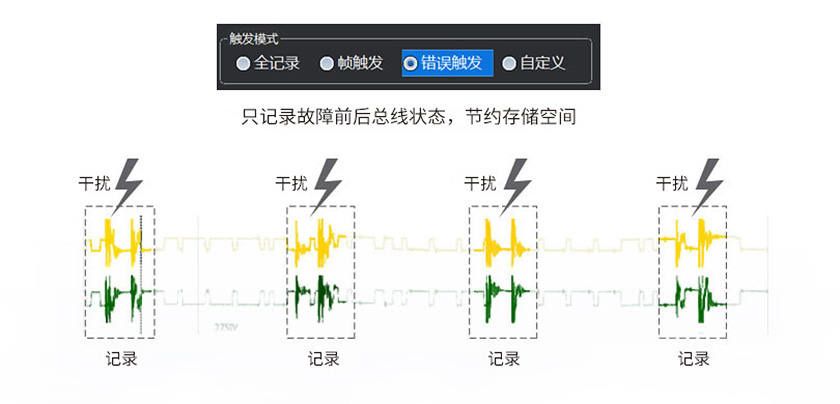

可配置為觸發記錄模式

2500VDC電氣隔離CAN接口（模擬通道也隔離）

無需考慮接地回流干擾的問題，靜電等級接觸放電±8KV。

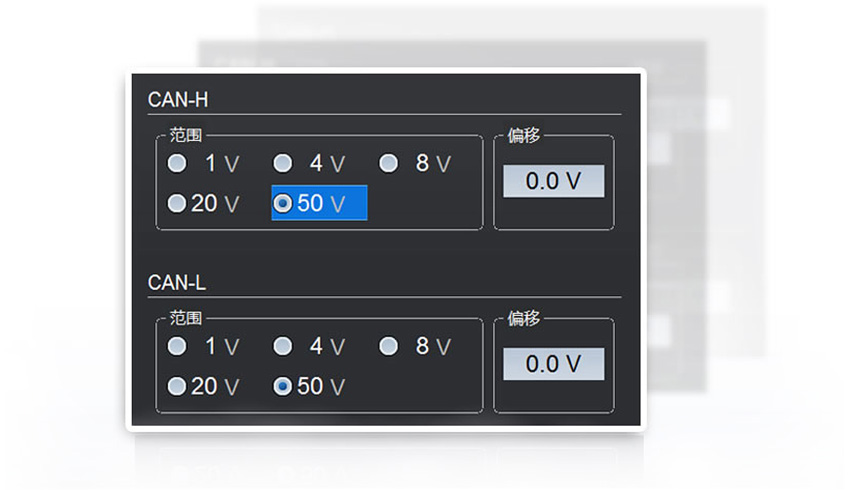

最高可達50V的測量范圍

保證準確地測量耦合干擾強度。

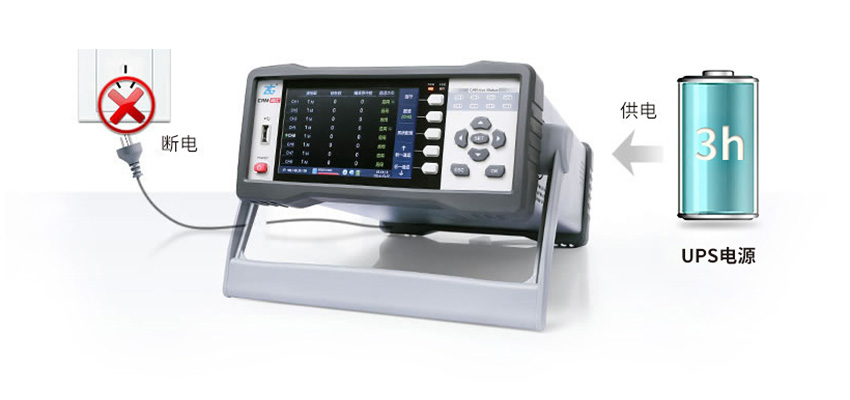

大容量UPS電源，保證斷電情況下維持2-3小時供電

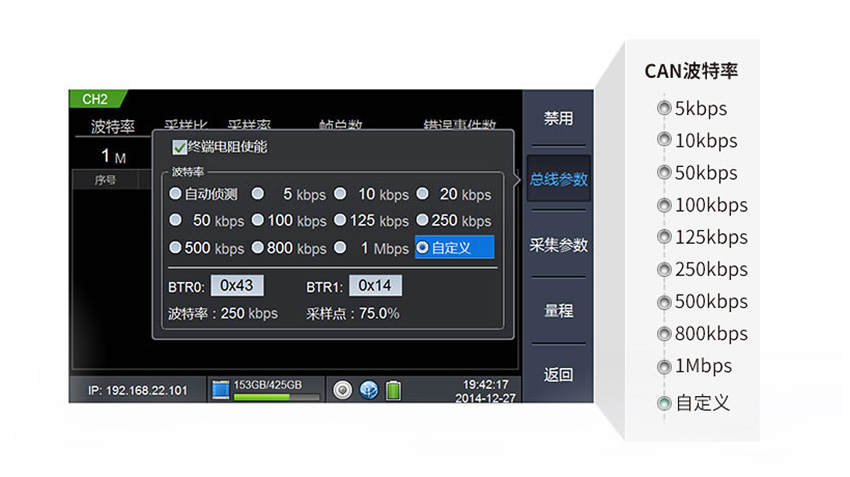

CAN波特率可自動適應，或者強制鎖定

范圍在0Kbps～1.5Mbps之間?？墒鼓芑蛘呓菇K端電阻。

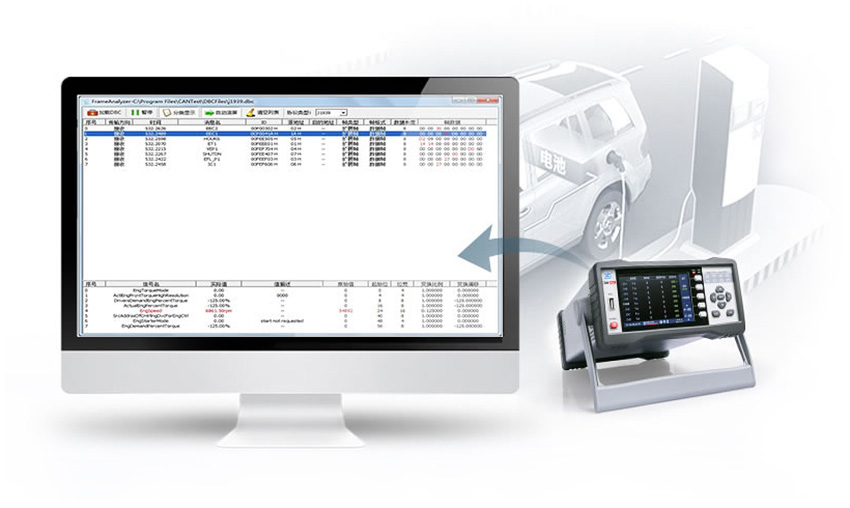

支持車載DBC解碼、CANopen、J1939協議、國網充電樁與BMS協議分析

CAN協議完全符合CAN 2.0B規范，兼容CAN 2.0A，符合ISO 11898-1/2
