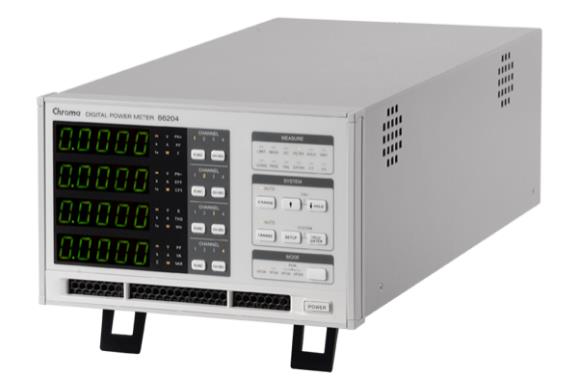

Chroma66200系列產品是專為多相交流電源功率量測所設計的數位式功率表，適合于大部份的電機及電器產品量測應用。此系列產品提供多種輸入電壓配置接線模式(1P2W/1P3W/3P3W/3V3A/3P4W)，使用者可依需求選擇接線模式以符合特定接線方式的電壓、申流功率及甘他數訓。66200系列可多組電壓及電流檔位可提供廣泛和準確的量洲應用。不同手一般傳終使用類比線路設計的方式，66200系列采用16位元高解析類比轉數位，最高250kHz的取樣頻率，及高速的數位訊號處理(DSP)技術以符合高準度參數量測。

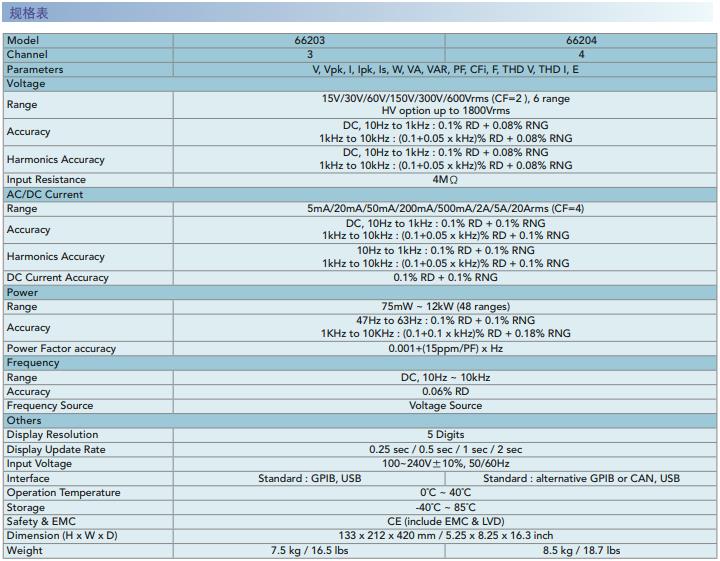

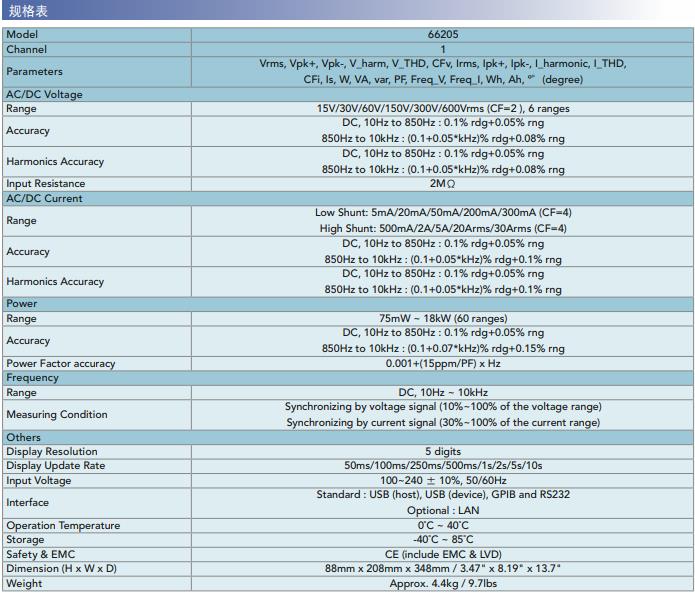

Chroma66200系列選型參數表

功能特色

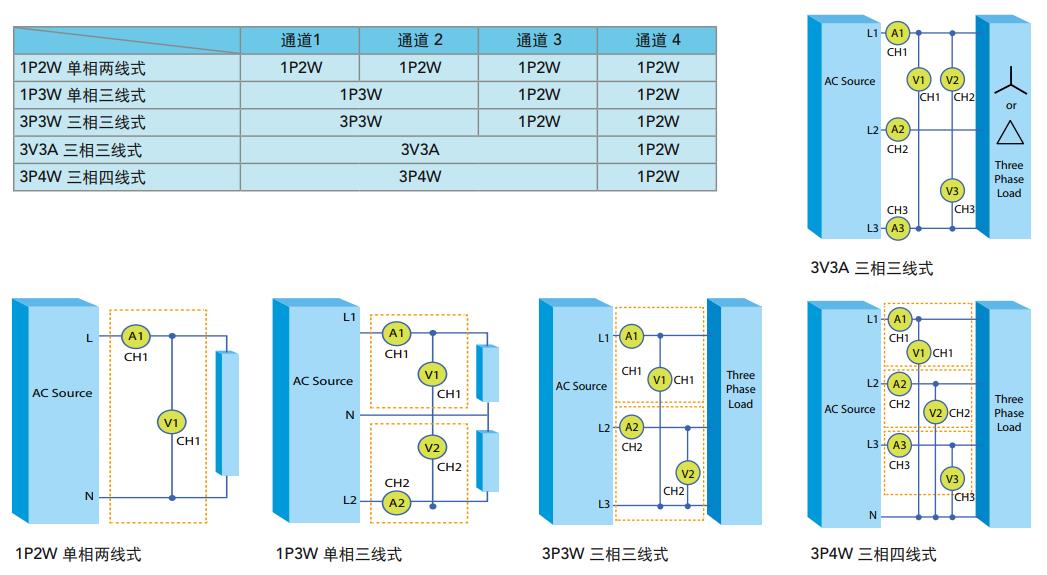

66203/66204的多量測模組功能可支援以下多種接線方式的功率量測，使用者可依需求選擇接線模式以符合特定接線方式的電壓、電流、功率以及其他參數量測。

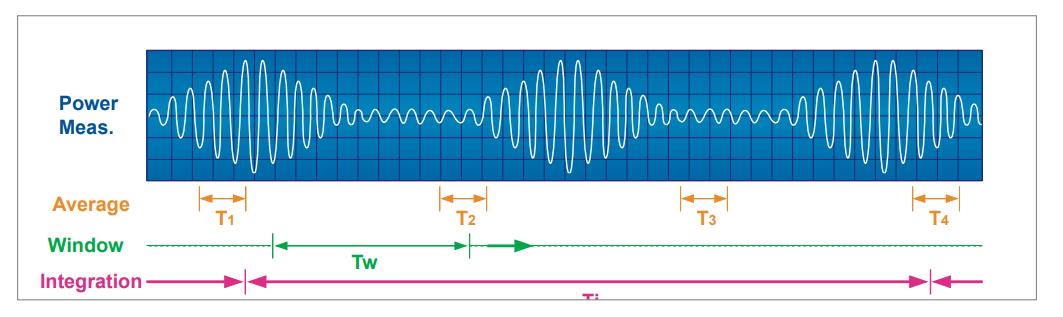

功率量測:平均模式、視窗模式與積分模式
當使用傳統的功率表量測待測物時，有時候會有功率數值一直跳動，無法讀取的狀況發生。這是因為待測物的功率消耗變動，或是非線性的運作模式(例如:BURSTModes)，拉載電流在每次量測擷取時段不一樣時，就得到不一樣的數值。若用簡單的平均運算法，只能得到一個視覺上的穩定值，還是有其他沒擷取到的狀況遺漏了，所以并非是適當?shù)姆椒ā?6200系列不僅提供平均模式，也提供了移動視窗法，讓使用者設定時間長度，量測時會計算視窗內所有資料，所以不會遺漏任何訊號。除此之外也提供能量累積模式(lntegration Mode)來量測功率。這種積分模式由使用者設定一段時間，在此時間內會對電壓及電流的瞬間功率積分;得到能最(住目)。將能最險時間，這樣就得到?jīng)]有狀況遺漏的直正平均功率。

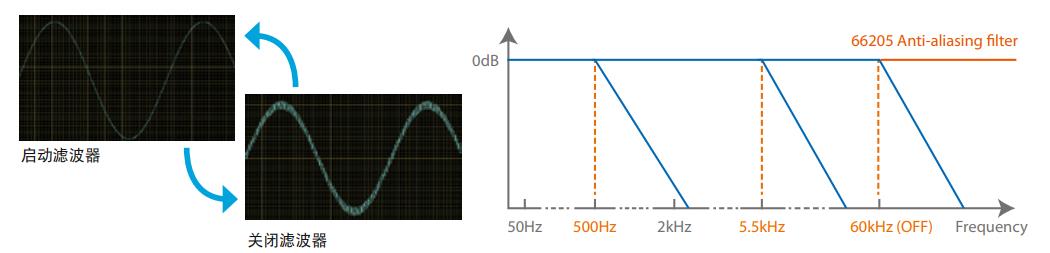

Line Filter(低通濾波器)功能
Line Filter是具有高衰減率(≥70dB)的數位低通濾波器。當Line Filter設定啟動時，測量值不會包含高頻分量，例如:切換式電源的高頻噪音部分。66205提供三組Line Filter，截止頻率為OFF(頻寬為60kHz)，500Hz和5.5kHz。5.5kHz的Line Filter規格符合lEC 61000-3-2電流諧波限制值標準對于設備要求，建議諧波量測時將Line Filter開啟，以確保包含法規判定所需要50/60Hz基頻至40階諧波部分。

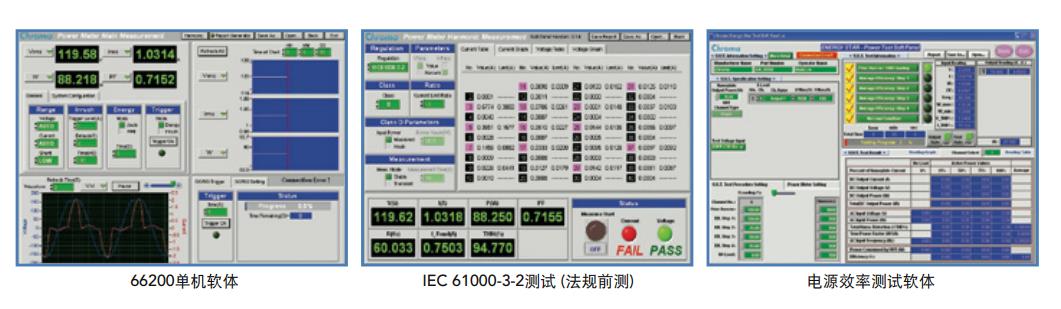

66200系列電腦圖形化介面軟體
66200系列功率表提供單機軟體，讓使用者透過USB、GPIB或LAN介面在電腦上控制及讀取資料，還可觀察電壓電流波形、記錄隨時間變化的關系圖，及設定參數及時間，將長時間量測值儲存至檔案后供分析。此軟體也支援EC61000-3-2諧波電流限制測試之法規前測(Pre-Compliance)，允許使用者確認UUT是否符合諧波電流限制值要求。另外電源效率測試軟件，整合66205功率表、電子負載及交流電源，可依照節能規范簡單設定后，即可自動按法規步驟進行測試，并產生報告，相當適用于研發或品保驗證。

使用者定義界限，進行 GO/NG 測試
66203/66204數位功率表可以讓使用者定義量測參數的最大或最小界線值，在量測過程中，進行GO/NG的測試。在一段設定時間內，若量測值在界限值之內，則顯示綠燈。若量測值在界限值之外，則馬上顯示紅燈FAIL。

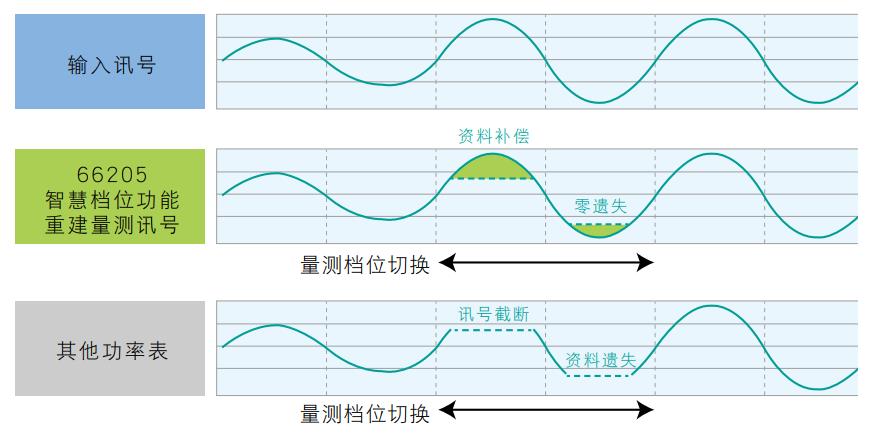

智慧檔位功能(應用于功率積分模式)
一般的功率表在電壓或電流變化需要換量測檔位時，會有短暫資料遺失的現象。若是采積分模式量功率，會產生誤差。66205特殊設計的智慧檔位(Smart Range)功能允許功率積分模式(Power Integration)可以在自動檔位條件下進行功率量測，量測動態或不穩定的電壓與電流訊號即便檔位隨著訊號變化而切換，也不會讓量測資料遺失，真正做到無間隙的波形采樣與量測。

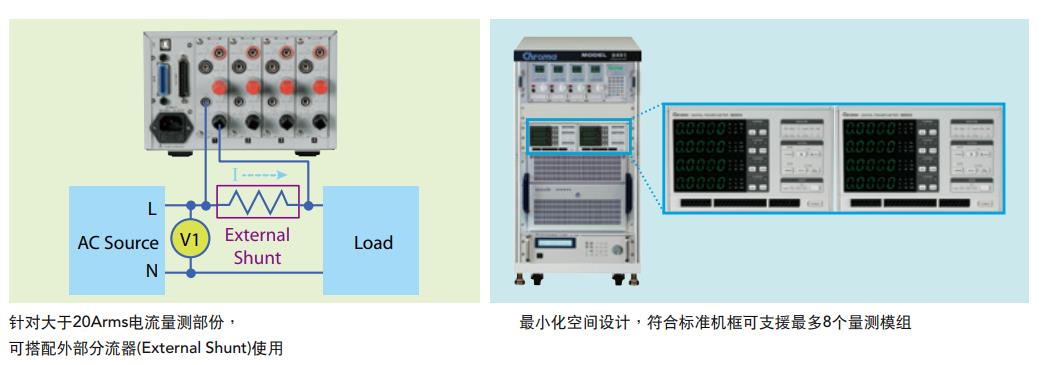

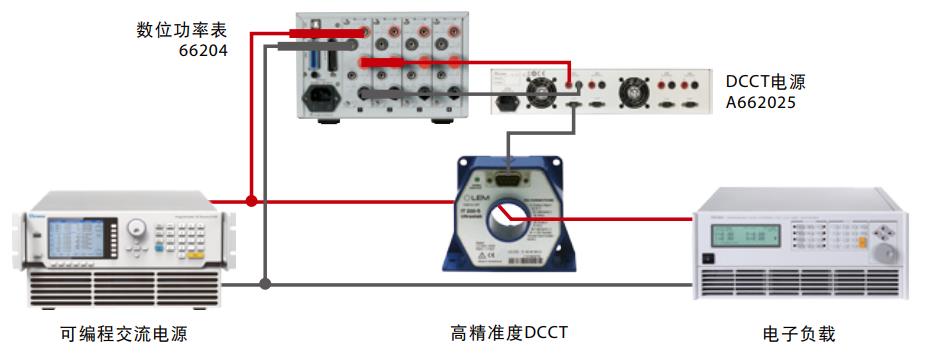

電流轉換器CT功能
對于大電流量測需求部分，可以使用66205的CT功能為量測電流的替代方法。66205的CT功能可支援CT或DCCT產品，請注意CT僅可應用干交流電流量測，DCCT可支持交流和直流電流量測。使用者只需依據對應CT或DCCT產品所提供的電流轉換比(conversion ratio)設定即可。請參考66205選購配件對于大電流量測(60A~1200A)方案部分。
