首頁 > 產品中心 > 泰克/Tektronix > 示波器
TBS1000B 系列是同類產品中唯一的 2 通道示波器,設計用于支持廣泛的監視和分析活動。具有多種功能,如 34 種自動測量、高達 200 MHz 的帶寬、極限測試、數據記錄、雙通道頻率計數器、波形趨勢和高達 2 GS/s 采樣速率,使 TBS1000B 成為同類產品中的佼佼者,TBS1000B 系列示波器可以幫助您在更少的時間內完成更多的工作。

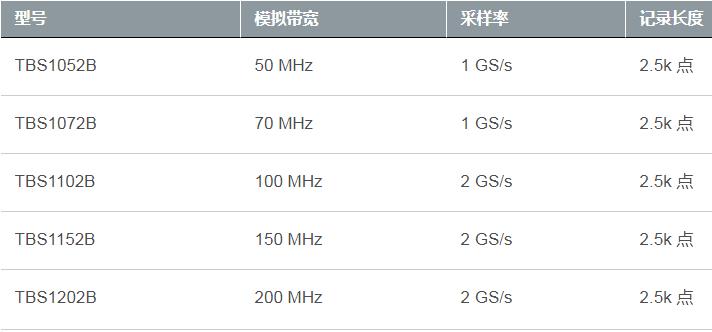

TBS1000B系列示波器選型參數表
功能特色
查看信號細節

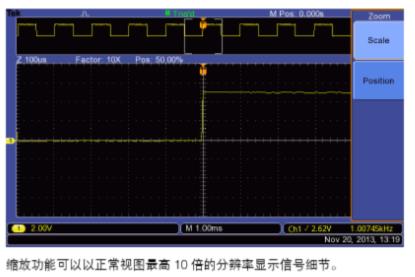

為正確分析信號,必需確保能夠足夠詳細地看到信號。 TBS1000B標配7英寸高清TFT顯示器,可以清楚地查看所有信號及關鍵屏幕信息。屢獲大獎的泰克MDO/DPO系列儀器開創的用戶界面,則進一步增強了這一儀器。用戶界面使用方便,可以快速進入所有示波器功能,包括高清"Pan& Zoom(卷動和縮放)功能,其分辨率最高可達正常分辨率的10倍,可以查看更多的信號細節。
全面的監測和分析工具
間歇性問題可能很難評估,因?yàn)樗鼈儾粫?huì)經常重復,因此很難捕獲。TrendPlot功能在長時間周期內繪制測量值,幫助找到這些問題。選擇在任意一條通道或兩條通道上要捕獲的測量,然后設置示波器,連續監測這些測量,在顯示畫面上繪制數據,同時把信息保存到U盤中。視不同的示波器設置,您將能夠捕獲幾分鐘、幾小時、甚至幾天的數據唯一的限制是U盤的容量。
靈活傳送數據

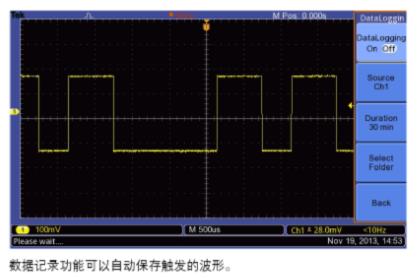

前面板上的USB主控端口可以把儀器設置、截圖和波形數據保存到U盤上。這個端口還支持內置數據記錄功能,您可以設置示波器把最長24小時的用戶指定觸發波形保存到USB設備。您還可以選擇“Infinite”選項,連續監測波形。在無窮大模式下,您可以把觸發的波形保存到外部USB存儲設備上,沒有時間長度限制,直到存儲設備裝滿。然后,示波器將引導您插入另一個USB存儲設備,繼續保存波形。
主要性能指標
200MHz、150 MHz、100 MHz、70 MHz、50 MHz 和 30 MHz 1帶寬型號;
2 通道型號;
所有通道上達 2 GS/s 的采樣率;
所有通道上 2.5k 點記錄長度;
高級觸發,包括脈沖和行選視頻觸發;
130 MHz型號只在北美和歐洲提供。
主要特點
7 英寸 WVGA (800X480) 有源 TFT 彩色顯示器;
34 種自動測量;
雙窗口 FFT,同時監測時域和頻域;
內置波形極限測試和 TrendPlot 測試;
雙通道頻率計數器;
縮放功能;
自動擴展數據記錄功能;
自動設置和自動量程功能;
內置上下文相關幫助;
多種語言的用戶界面;
體積小、重量輕 – 深僅 4.9 英寸 (124 mm),重僅 4.4磅 (2 kg)。
