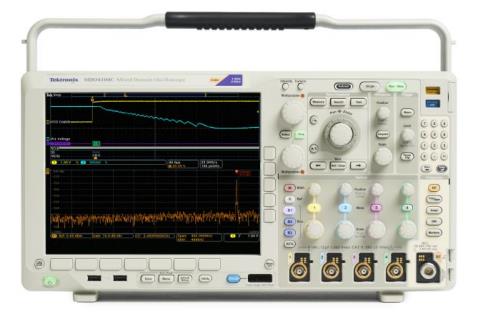

<span font-size:16px;background-color:#ffffff;"="" style="color: rgb(27, 41, 53);">MDO4000C系列是功能強大的混合域示波器，可以量身定制的、可以全面升級的六合一集成示波器，同步查看模擬信號、數字信號和 RF 信號推出世界上性能最高的六合一集成示波器，包括頻譜分析儀、任意波形/函數發生器、邏輯分析儀、協議分析儀和 DVM /頻率計數器。MDO4000C 系列為迅速高效地解決最棘手的嵌入式設計挑戰提供了所需的性能。在配備集成頻譜分析儀時，它是唯一提供同時同步采集模擬信號、數字信號和頻譜信號的儀器，特別適合采用無線通信技術(IoT)及進行 EMI 調試。 MDO4000C 全面可以定制，全面可以升級，因此您可以現在、也可以以后增加所需的儀器。

MDO4000C系列示波器選型參數表

功能特色

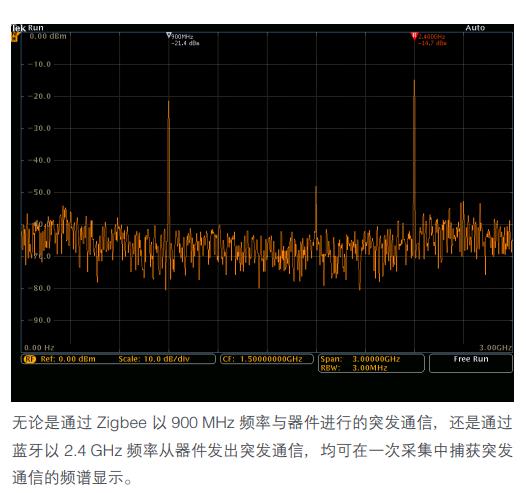

超寬的捕獲帶寬

當今無線通信明顯隨時間變化，它們采用 完善的數字調制方式，通常采用涉及輸出突發的傳輸技術。同 時這些調制方案的帶寬也可能非常寬。傳統的掃描或步進式 頻譜分析儀對于查看這些類型的信號能力非常有限，因?yàn)樗鼈?一次只能看到這些的頻譜的一小部分。 一次采集所需的頻譜量稱為捕獲帶寬。傳統頻譜分析儀以掃 描或步進方式完成捕獲帶寬，在所需的頻寬范圍內建立所請求 的圖像。因此，當頻譜分析儀采集頻譜的一個部分時，所關心 的事件可能正在頻譜的另一個部分內發生。如今市面上的大 多數頻譜分析儀的捕獲帶寬為 10 MHz，有時會采用昂貴的選 件將其擴展為 20 MHz、40 MHz，在某些情況下甚至達到 160 MHz。

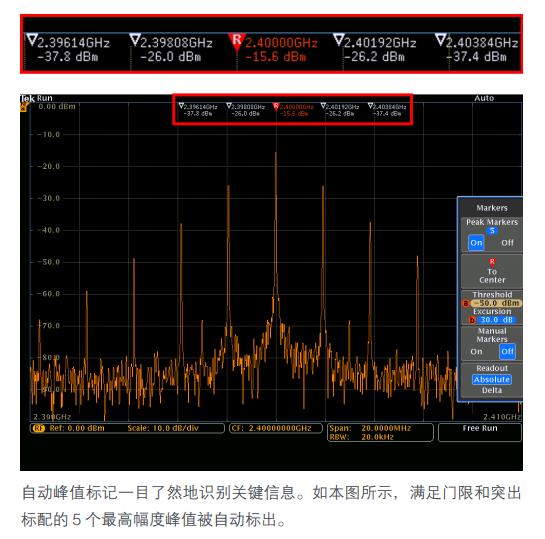

智能高效標記

在傳統的頻譜分析儀中，為了標識所有關心 的峰值而打開和放置足夠的標記可能會非常費事 。 MDO4000C 系列自動把標記放在峰值上，指明每個峰值的頻 率和幅度，提高了這個過程的效率。用戶可以調節用來確定什 么是峰值的標配。 最高幅度峰值稱為參考標記，顯示為紅色。標記讀數可以在絕 對值和增量讀數之間切換。在選擇 Delta 時，標記讀數顯示每 個峰值距參考標記的相對頻率和相對幅度。 同時還提供兩個手動標記，用于測量頻譜的非峰值部分。啟用 后，參考標記即附加在其中一個手動標記上，允許在頻譜中的 任何位置進行增量測量。除了頻率和幅度以外，手動標記讀數 包括噪聲密度和相噪讀數，具體取決于選擇的是絕對值還是增 量讀數?！暗街行牡膮⒖紭?biāo)記 (Reference Marker to Center)” 功能可以立即把參考標記所指示的頻率移動到中心頻率。

數字電壓表(DVM)和頻率計數器

MDO4000C 包含集成 4 位數字電壓表 (DVM)和 5 位頻率計 數器。任何模擬輸入都可以作為電壓表的來源，使用的探頭與 通用示波器相同。易于讀取的顯示畫面以數字方式和圖形方 式表示變化的測量值。顯示畫面還顯示測量的最小值、最大值 和平均值，以及之前五秒時間間隔內測量值的范圍。 任何 MDO4000C 上都有 DVM 和頻率計數器，會在注冊產品時激 活。 顯示直流測試，包括 5 秒時間變化內的最大值、最小值和平均電壓值。 同時顯示波形的頻率。 MDO4000C 系列平臺 MDO4000C 系列專業設計，讓您的工作更輕松。超大高分辨率顯示器能 夠顯示復雜的信號細節。專用的前面板控件能夠簡化操作。前面板上有 兩個 USB 主控端口，可以將屏幕圖、儀器設置和波形數據方便地傳送到 U 盤中。 超大高分辨率顯示器 – MDO4000C 系列擁有 10.4 英寸(264 毫米)高亮度 LED 背燈 XGA 彩色顯示器，可以查看細小的信號。

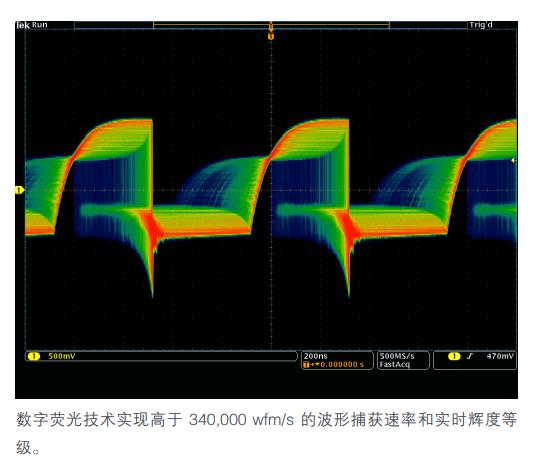

數字熒光技術，采用 FastAcq?高速波形捕獲

如果想調試設 計問題，首先必須知道存在問題。每個設計工程師都要用大量 的時間查找電路中的問題，如果沒有合適的調試工具，這項任 務耗時長、非常麻煩。 數字熒光技術及 FastAcq 讓您更深入地了解器件的實際運行 狀況。 由于其快速波形捕獲速率（>340,000 wfms/s），您可 以以很高的概率迅速查看數字系統中常見的偶發問題：如欠幅 脈沖、毛刺、定時問題、等等。

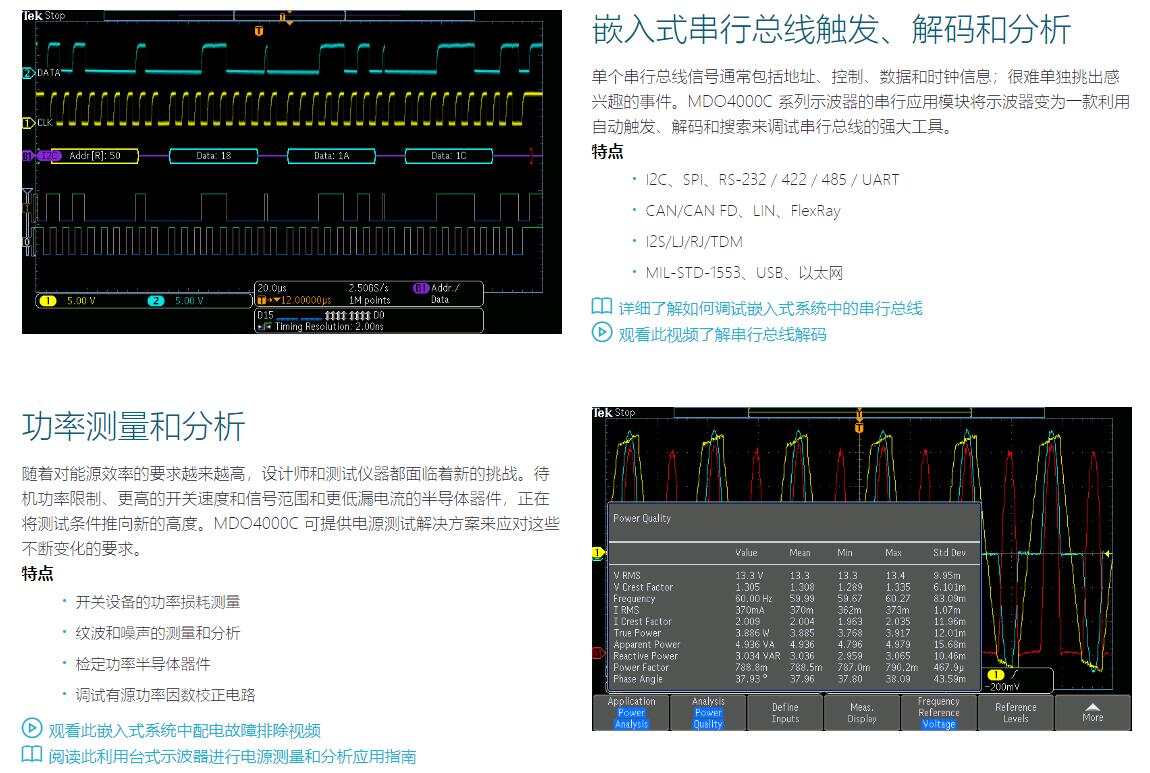

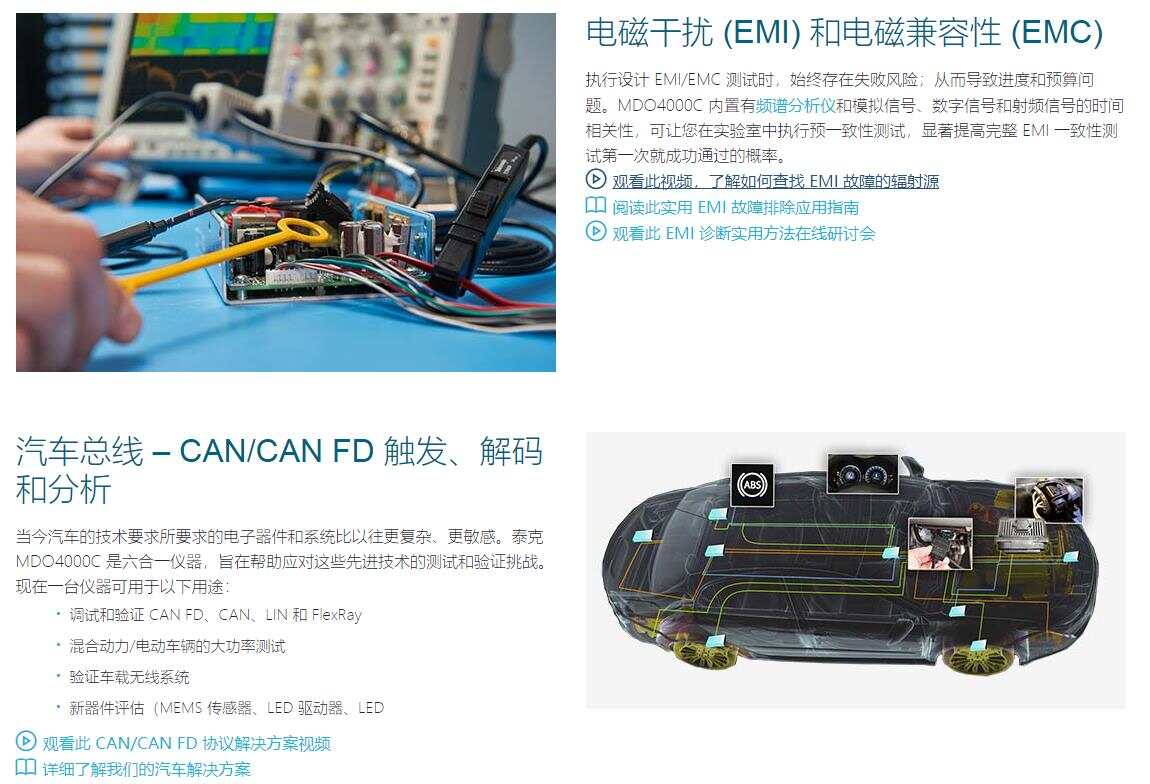

行業應用
