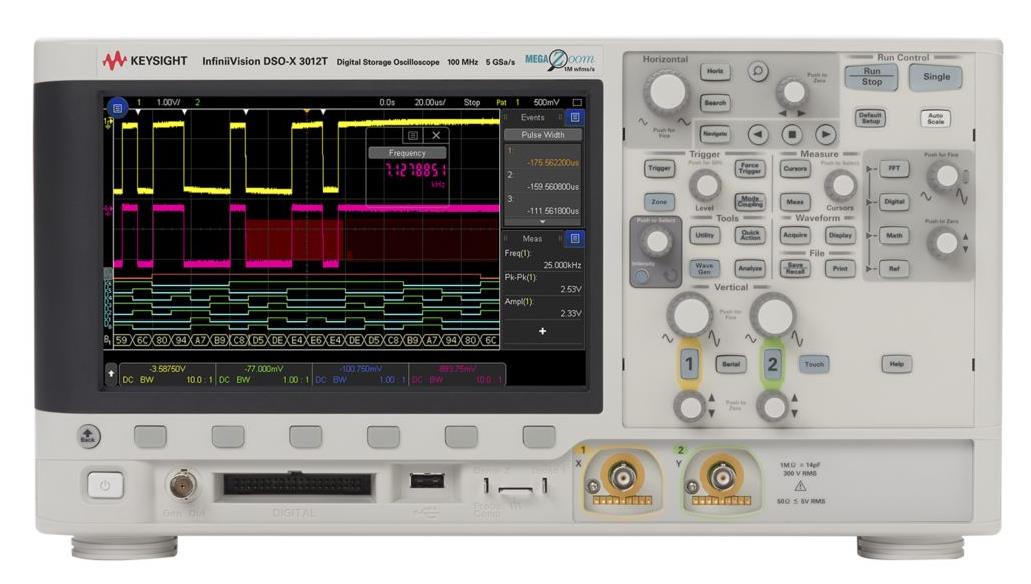

是德KEYSIGHT InfiniiVision示波器 DSOX3000T系列示波器簡潔的觸控操作、揭示偶發異常、輕松解決問題——讓您的測量變得更加簡單 是德InfiniiVision示波器 3000T X 系列使用電容觸摸屏技術提高生產率8.5 英寸電容觸摸屏支持手勢操作四個屏幕注釋和觸摸界面可以讓您輕松完成文檔記錄可重新配置的側邊欄支持全面定制。

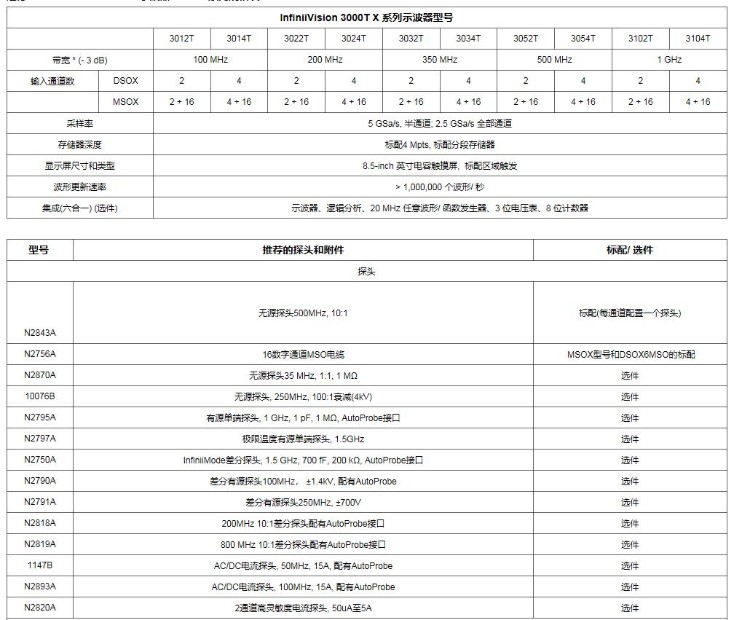

DSOX3000T系選型參數表

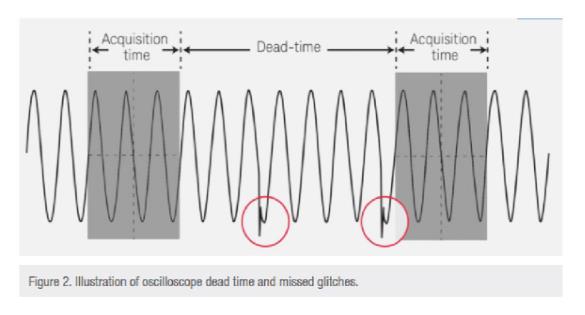

波形刷新率

說世界上最快的波形更新速度時，并不是在夸大。業界領先的每秒1,000,000波形(wfms/s)的3000T x系列的更新速度遠遠超過了Tektronix 3系列的更新速度。在FastAcq模式下，3系列可以達到280,000 wfms/s，但重要的是，FastAcq模式限制了示波器的其他關鍵功能。在正常采集模式下，該3系列可以達到約50,000 wfms/s。這比InfiniiVision 3000T x系列慢20倍。波形更新速率規格說明了示波器每秒采集的次數。波形更新速率越大，每秒的捕獲次數越多，dead time越短。那么你就越有可能捕捉到難以捉摸的信息。Keysight 3000T x系列示波器的速度比Tektronix示波器快20倍，這就意味著捕獲錯誤的可能性是Tektronix示波器的20倍。

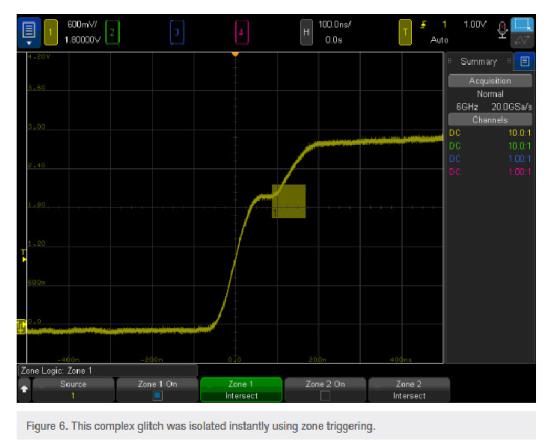

區域觸發

更快的波形刷新速度可以捕獲很少的事件，那么下一步就是隔離它們。由于需要多步處理和必要的計算或猜測工作，因此處理這種罕見的事件通常會很麻煩。InfiniiVision 3000T x系列可以通過簡單地?fù)]揮手指創建一個區域來隔離信號事件。從這里開始，你唯一要做的選擇就是你是否想要信號與那個區域相交，這些復雜事件就這樣被觸發了。此外，你還可以使用區域觸發功能來隔離串行總線的部分。例如，如果你看到大量的CAN總線產生錯誤，可以通過在其上繪制一個框來輕松地隔離它。

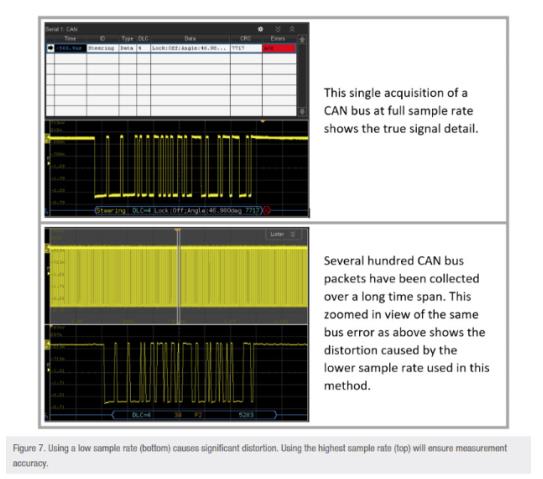

分段存儲

當捕獲脈沖或分組信息(如串行總線)時，在許多情況下，必須捕獲數百次這些數據包。在大多數示波器上，包括Tektronix 3系列，唯一的方法是縮小你的信號(增加你的時間基數)。然而，問題是這恰好降低了你的采樣率。如此，當你試圖分析每個數據包時，你得到的捕獲都是扭曲的而且毫無用處。

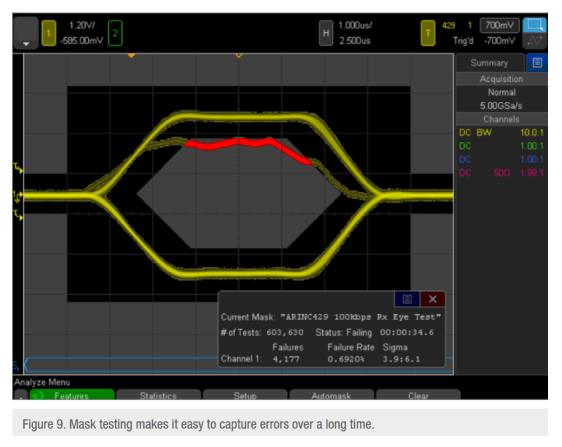

模板極限測試

模板（掩碼）極限測試在驗證測試中非常有用，無論是在研發還是制造中。掩碼測試功能非常簡單地圍繞信號創建掩碼。如果信號中有錯誤，則會違反掩碼，并使用紅色標記錯誤和通過/失敗統計數據，如圖所示。這是執行通過/失敗測試并確定信號在很長一段時間內是否經歷錯誤的最有效方法。

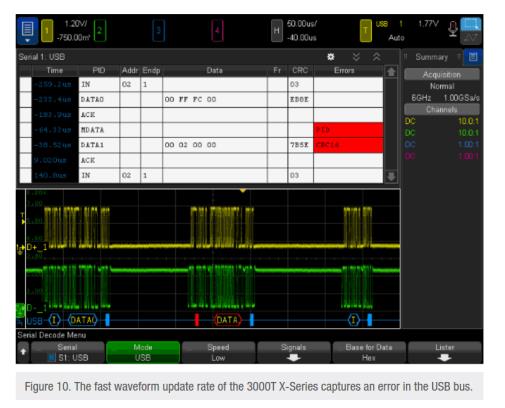

基于硬件的串行解碼

Keysight的InfiniiVision系列儀器是目前唯一使用基于硬件串行解碼的示波器。所有其他示波器供應商都使用軟件后處理技術來解碼串行數據包/幀，使用這些軟件技術，波形和解碼刷新速度非常慢，有時會慢到每秒刷新幾次。當你必須同時分析多個串行總線時，情況只會變得更糟。需要注意的是:快速的波形刷新速度增加了捕獲不頻繁串行通信的概率。

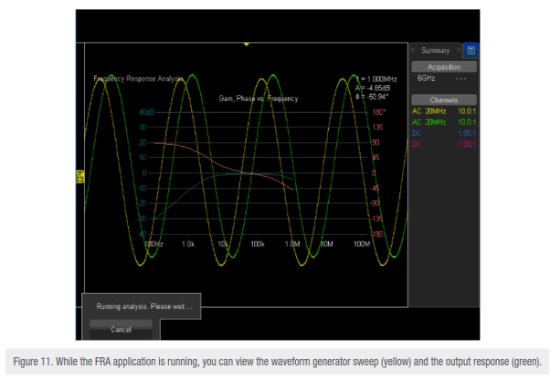

頻率響應分析

如果你使用的是任何類型的放大器、濾波器或電源，你必須分析設備將如何響應各種輸入頻率。在許多情況下，你可能會發現某個輸入頻率導致設備故障。Keysight-exclusive頻率響應分析能力(FRA)能夠得到開關電源環路響應的伯德圖 。這使你能夠查看輸入信號與輸出信號的增益和相位。

產品特點

100 MHz 至 1 GHz，DSO 和 MSO 型號；

8.5 英寸電容觸摸屏讓操作和歸檔變得更加簡單，可以加速您的測試；

*的區域觸控觸發技術支持您在幾秒鐘內輕松隔離信號；

高達 1,000,000 波形/秒的更新速率可以讓您查看非常詳細的信號細節；

內置 WaveGen 20 MHz ARB、3 位電壓表、8 位頻率計數器和累加器選件幫助您快速進行信號調制和表征；

硬件串行分析選件可以讓您更迅速地完成串行總線解碼；

儀器可以全面升級，保護您的投資。
